B14-ouvrir une dynamo

[copello]

Bonsoir,

voici quelques photos du démontage de la dynamo qui ne marchait pas

1-j'ai ressouder un connecteur sur le stator qui était cassé

2- sur le rotor, j'ai des parties métalliques qui ont bougées...est ce grave?

3-est-ce la procedure correcte: arrache roulement pour enlever le flasque qui me gene pour accéder au collecteur et le nettoyer

Merci pour vos commentaires

(super l'upload des photos marche)

Salutations

Vincent

[schum22]

2- sur le rotor, j'ai des parties métalliques qui ont bougées...est ce grave? rotor1.jpg

En général ce n'est pas bon signe, souvent ça traduit une mise en court circuit de certains enroulements de l'induit, j'en ai un comme ça et au grognard j'ai mis en évidence les CC.

3-est-ce la procedure correcte: arrache roulement pour enlever le flasque qui me gene pour accéder au collecteur et le nettoyerarrache1.jpg

Oui à priori ça doit venir normalement.

[copello]

Merci Schum,
est ce que tu penses que je peux remettre en position les éléments métalliques du rotor (marteau+gros tournevis)
avec précaution bien sur!
Merci
VInce

[schum22]

A peu près comme si tu tentais de remettre une vertèbre après une chute de moto, avec de grandes chances d'écraser la moelle épinière....

[copello]

Bon je laisse comme ça ,

je peux néamoins tester les bobinages du stator (test des inducteurs) avec une batterie 6v et un amperemetre--> il devrait y avoir autour de 6A
(http://www.tract-old-engines.net/pannes_dyn.html )

Merci des conseils

VIncent

[copello]

J'ai démonté les pieces comme indiqué par Schum:

je propose d'enlever le métal qui a bougé avec une scie à métaux:

bien / pas bien ?

[CALM]

Bonjour,
Il y a de fortes chances (ou plutôt malchances) que les lames de l'entrefer qui sont déplacées aient coupé ou mis en court-circuit le bobinage. Il faudrait d'abord faire contrôler cet induit, sur la ''vibreuse'' . Une entreprise d'électricité auto spécialisée doit avoir cet outil.
Laurent

[schum22]

Je suis du même avis, contrôle au grognard.

[copello]

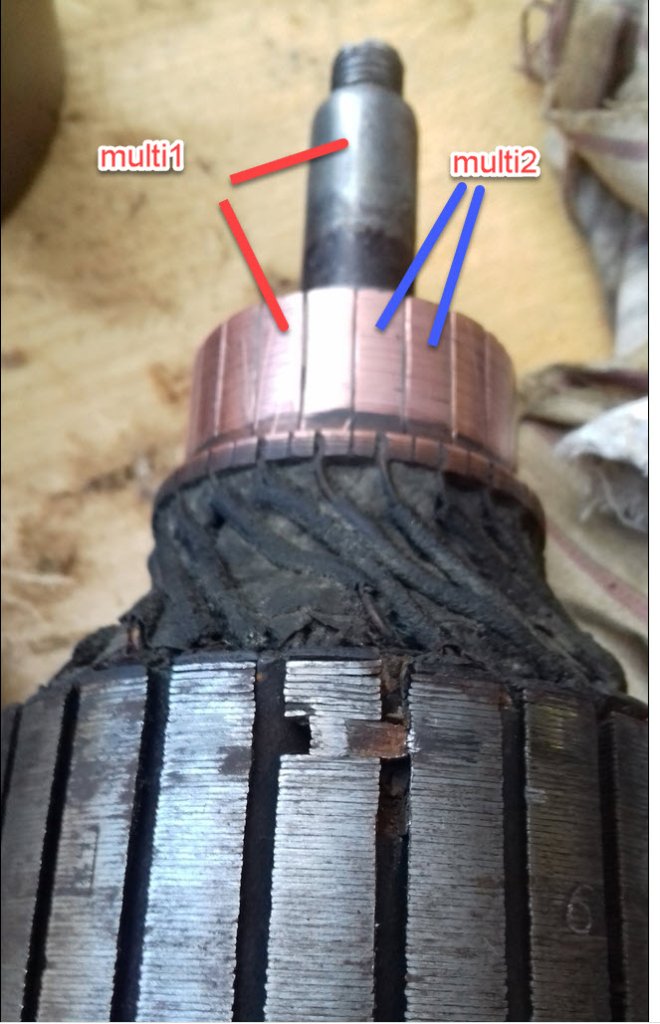

j'ai testé le collecteur de l'induit (chaques poles)

test 1 : multi1 j'ai une valeur de 1900 ohms ou infini (1)
test 2 : multi2 j'ai des valeurs majoritairement 2 (court circuit) sinon j'ai des valeurs de 50, 100, 200 ohms
test3: j'ai testé les 2 poles de l'inducteur (stator) et j'ai de l'infini aussi (circuit ouvert)

maintenant je ne sais pas si ces tests sont fiables...

J'ai donc remonté et testé en moteur avec du 6V mais rien ne se passe (il ya du courant car au toucher de la cosse j'ai une étincelle)

Le mieux c'est que j'en trouve un dans une bourse ou alors sur le forum?
(Les prix en échange stantard sont trop élevés)

Je n'ai pas trouvé de grognard avec les professionnels du coin...

[schum22]

Attention en bourse c'est assez courant, mais rarement en bon état.

Souvent les portes-charbons en zamac sont complètement pourris.

[schum22]

Sur l'inducteur ce qui est important c'est l'isolation des bobinages par rapport à la carcasse, c'est pour cela que beaucoup préconisent d'utiliser du 220V avec une ampoule, attention car ça fait mal en cas d'erreur....

[schum22]

Sur le boncoin il y en a une à 120 euros "dite rénovée", à voir....
Il y a même un induit "rectifié" sur une autre annonce.

[copello]

Bonsoir,
j'ai récupéré pour 50€ un induit testé au grognard...j'ai remonté la dynamo...testée en moteur avec du 6V OK...puis remontée sur la voiture
--> en fonctionnement, la batterie se charge en 7-8V et l'amperemetre bouge en butée 20A...
Merci pour vos conseils et remarques
(suite au prochain épisode!)
Salutations

[schum22]

Et bien au moins cet induit il donne.

Sur nos 10HP pas de régulation de la charge, c'est la batterie qui fait "tampon".

Si tu veux réduire cette charge il faut déplacer le troisième balai. Il faut ajouter une résistance bobinée entre ce troisième balai et le principal, car je pense que dans ton cas (et celui des autres) il y a directement un fil entre les 2 : il faut faire des expériences pour voir.
